Leudo di Sestri Levante Empty Leudo di Sestri Levante

Messaggio Da maurino Sab Ott 10, 2015 11:51 pm

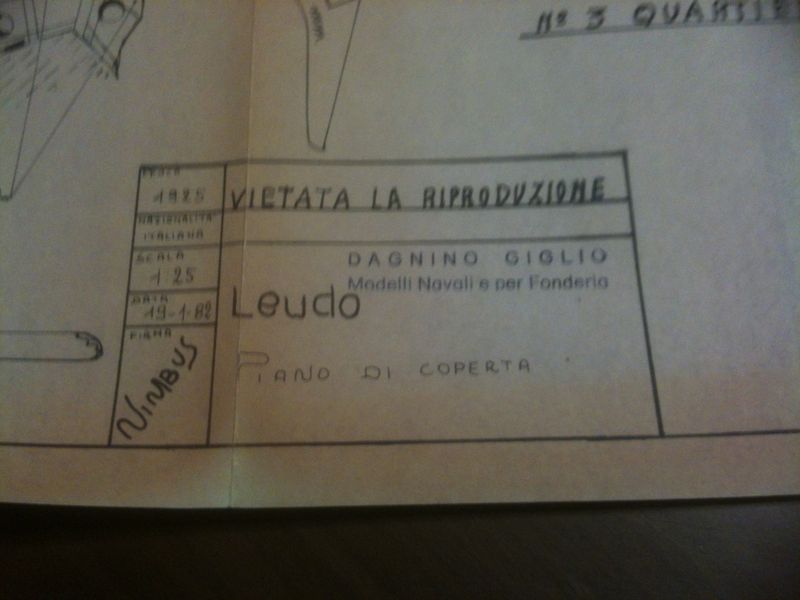

Apro il w.i.p. sulla costruzione del mio leudo . Si tratta di un leudo costruito a Sestri Levante nel 1925 , i disegni sono di Giglio Dagnino , la scala è 1:25 . I piani si compongono di un piano delle ordinate ( nelle quali viene indicata anche la porzione da quartabuonare , una novità per me ) , piano velico , vista della coperta ed una tavola aggiuntiva nella quale vengono riportati ( fuori scala ) alcuni particolari .
 Leudo di Sestri Levante 111

Leudo di Sestri Levante 210

Leudo di Sestri Levante 310

Leudo di Sestri Levante 410

Leudo di Sestri Levante 510
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da madamalouise Lun Ott 12, 2015 9:08 pm

Ciao Mauro,
piacere di trovarti su questi lidi.
Quanto ti invidio questi disegni! Il leudo in questione ha partecipato un po' ai piani del mio, ma non disponendo di disegni a risoluzione sufficiente non ho potuto farli fruttare come meritavano.
Vorrei attirare la tua attenzione su un dettaglio: se stiamo parlando del leudo Nuovo Aiuto di Dio, che attualmente troneggia - è il caso di dirlo - sulla spiaggia di Sestri Levante, allora forse - sottolineo il forse - l'immagine di copertina non lo raffigura. Credo piuttosto sia il Felice Manin, che aveva una struttura della fiancata un po' anomala, con una modanatura in meno
madamalouise
madamalouise
Utente

Messaggi : 10
Data d'iscrizione : 12.10.15

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Lun Ott 12, 2015 9:21 pm

Ciao Madame , che piacere la tua visita !!! La mia idea , forse forzata , che i disegni in questione riproducessero il leudo Nuovo Aiuto di Dio è dovuta al fatto che il disegno riporta una data di costruzione ( 1925 ) e delle misure in linea con il leudo "spiaggiato" a Sestri . Ho pensato perciò che l'autore non disponesse dei diritti per commercializzare i piani del Nuovo Aiuto di Dio e si sia indirizzato su un leudo generico . Dovrei confrontare le misure del Felice Manin ed il suo luogo di costruzione per vedere se questa potrebbe essere un' ipotesi fondata .
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Lun Ott 12, 2015 9:25 pm

Ho dato un'occhio alle dimensioni del Felice Manin , che sono pressochè identiche a quelle del Nuovo Aiuto di Dio , l'anno di costruzione è però il 1891 nella località  di San Michele di Pagana , tra Rapallo e Santa Margherita Ligure


Ultima modifica di maurino il Lun Ott 12, 2015 9:30 pm - modificato 1 volta. (Motivazione : aggiunta seconda parte)
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da madamalouise Mar Ott 13, 2015 12:37 pm

Acc... il mio post non si è inserito. Riprovo.
Penso che l'immagine ortogonale del leudo sia stata adottata come illustrazione di un leudo-tipo (come del resto ha fatto pure il Tarpani). L'indicazione che sia il Manin è contenuta nel libriccino Leudi di Liguria. Io trovo che in effetti ha una caratteristica del Manin (non in comune col Nuovo Aiuto di Dio): una fiancata più "piatta" in cui manca il bottazzo (modanatura stondata intermedia tra la cinta e la falchetta)
madamalouise
madamalouise
Utente

Messaggi : 10
Data d'iscrizione : 12.10.15

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da madamalouise Mar Ott 13, 2015 12:41 pm

Hmmm... mi sto guardando le foto... Dunque, mi pare di aver trovato che esistono immagini di un Aiuto di Dio, con tanto di bottazzo, e di un Nuovo Aiuto di Dio in cui la decorazione manca. Oh MY GOD (proprio!)
madamalouise
madamalouise
Utente

Messaggi : 10
Data d'iscrizione : 12.10.15

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da luponero Mar Ott 13, 2015 8:24 pm

Complimenti Maurino,
i piani sembrano molto belli (invidiabilissimi, con "amicizia")
è palese che ti seguirò,con molto interesse e  assiduamente,


luponero
luponero
luponero
Utente Senior
Utente Senior

Messaggi : 414
Data d'iscrizione : 21.08.14

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Mar Ott 13, 2015 8:38 pm

luponero ha scritto:Complimenti Maurino,
i piani sembrano molto belli (invidiabilissimi, con "amicizia")
è palese che ti seguirò,con molto interesse e  assiduamente,


luponero

La qualità dei piani la valuterò nel tempo , a volte piani a prima vista approssimativi si rivelano essenziali ma affidabili e precisi mentre piani composti da moltissime tavole hanno lacune orribili ...... ti saprò dire.
Mauro
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Mar Ott 13, 2015 8:44 pm

madamalouise ha scritto:Hmmm... mi sto guardando le foto... Dunque, mi pare di aver trovato che esistono immagini di un Aiuto di Dio, con tanto di bottazzo, e di un Nuovo Aiuto di Dio in cui la decorazione manca. Oh MY GOD (proprio!)

Ciao Madame , l'originale "Aiuto di Dio" risale al 1925 e penso che i piani facciano riferimento a questo . Dopo il "restyling" è diventato "Nuovo Aiuto di Dio", ciò fà pensare che siano state apportate alcune modifiche ( tra queste la motorizzazione ) che ne hanno mutato l'essenza originale mantenendo l'originaria ispirazione . Penso .....
Mauro
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Dom Ott 18, 2015 2:48 pm

Il taglio delle ordinate .....
Leudo di Sestri Levante 112

Leudo di Sestri Levante 211

Leudo di Sestri Levante 311
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Mar Ott 20, 2015 10:36 pm

L'assemblaggio chiglia-fasciame + gli immancabili ( per me) rinforzi .
Mauro
Leudo di Sestri Levante 411

Leudo di Sestri Levante 511

Leudo di Sestri Levante 610

Leudo di Sestri Levante 710
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da madamalouise Mar Nov 03, 2015 9:32 pm

Bene, sei partito alla grande! ^_^ Allora è ufficialmente il Nuovo Aiuto di Dio? Ci fai vedere il profilo del ponte?

Leudo di Sestri Levante 3597939479
madamalouise
madamalouise
Utente

Messaggi : 10
Data d'iscrizione : 12.10.15

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Gio Nov 05, 2015 8:15 pm

madamalouise ha scritto:Bene, sei partito alla grande! ^_^ Allora è ufficialmente il Nuovo Aiuto di Dio? Ci fai vedere il profilo del ponte?

Leudo di Sestri Levante 3597939479

Ciao madame , non sò ancora se questo è il "Nuovo aiuto di Dio" oppure il vecchio "Aiuto di Dio" ( quello senza la motorizzazione , valuterò più avanti se inserire l'elica o meno ) certo che la documentazione fotografica in mio possesso è tutta riferita al nuovo , fare la versione più datata sarebbe un grosso salto nel buio senza riferimenti nè certezze .

Leudo di Sestri Levante 113

Leudo di Sestri Levante 212

Leudo di Sestri Levante 312

Leudo di Sestri Levante 412
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da Francesco48 Ven Nov 06, 2015 7:00 pm

Ciao maurino, penso che già ne sei in possesso di questa foto , ho notato che il ponte (bolzone)e come da disegni che hai.
Buona serata Leudo di Sestri Levante 1054079792

Leudo di Sestri Levante 14125711
avatar
Francesco48
Utente Senior
Utente Senior

Messaggi : 781
Data d'iscrizione : 02.09.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Ven Nov 06, 2015 9:45 pm

Ciao Francesco , la foto che hai postato mi mancava , il ponte è in effetti molto arcuato , caratteristico dei leudi vinacceri per aumentare il volume del carico .
Mauro
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Dom Nov 08, 2015 7:15 pm

Ho terminato il primo fasciame , costruito con listelli di varie essenze e di varie misure ( per smaltire un pò di rimanenze ) , tutto ciò mi ha costretto a levigare un bel pò ed a stuccare .
Mauro

Leudo di Sestri Levante 711

Leudo di Sestri Levante 810

Leudo di Sestri Levante 910
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da gabriele68 Dom Nov 08, 2015 7:52 pm

Sembrerebbe un lavoro partito bene....ma non ti basterà' per vincere !!!
gabriele68
gabriele68
Utente Senior
Utente Senior

Messaggi : 3898
Data d'iscrizione : 27.10.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Dom Nov 08, 2015 9:21 pm

gabriele68 ha scritto:Sembrerebbe un lavoro partito bene....ma non ti basterà' per vincere !!!

Ma se arrivo primo un premio melo dovrete pur dare ........Leudo di Sestri Levante 2473028539
Mauro
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da luponero Dom Nov 08, 2015 10:25 pm

Ciao Mauro, vedo che hai iniziato a fare il fasciame,
lo fai a doppio fasciame ? perché hai cambiato tipo di legno ?
di che spessore sono i listelli che stai utilizzando ?

a risentirci,

luponero
luponero
luponero
Utente Senior
Utente Senior

Messaggi : 414
Data d'iscrizione : 21.08.14

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da luponero Dom Nov 08, 2015 10:31 pm

"azzarola", hai fatto un miracolo,,,
appena ho finito di scrivere e inviare sono apparse le altre foto con risposte!!!
                      ci sta che appena inviata questa tu invii dell' immagini con il leudo terminato,,,
comunque bravo, stai andando bene.
luponero
luponero
Utente Senior
Utente Senior

Messaggi : 414
Data d'iscrizione : 21.08.14

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Dom Nov 08, 2015 11:38 pm

luponero ha scritto:Ciao Mauro, vedo che hai iniziato a fare il fasciame,
lo fai a doppio fasciame ? perché hai cambiato tipo di legno ?
di che spessore sono i listelli che stai utilizzando ?

a risentirci,

luponero

Ciao luponero , il leudo sarà a fasciame multiplo cioè doppio fasciame per la parte al di sotto del ponte mentre le murate avranno un ulteriore fasciame ( noce o rovere ) di finitura. Ho cambiato il tipo di legno perchè voglio smaltire i legni in eccesso ( e magari fare un pò di ordine ) . Ho dovuto cosi utilizzare essenze diverse e spessori diversi ( 1,5-2 mm ) che ho amalgamato e pareggiato levigando un bel pò , consapevole del fatto che rivestendo il primo fasciame avrei nascosto questo scempio .
Mauro
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Mar Nov 10, 2015 1:42 pm

Tra un listello e l'altro , inizio ad autocostruire un pò di bozzelli . La scala del modello permette di costruirli in modo molto simile al reale , sarebbe un peccato usare quelli commerciali . La lavorazione è semplice ( solo un pò noiosa ... ) : taglio un pezzo di listello di noce a rettangolo che formerà lametà della cassa , incollo in alto e in basso 2 pezzi che congiungono le 2 metà , incollo al centro un dichetto di legno che simulerà la puleggia poi "chiudo" la cassa con un altro rettangolo in noce . A questo punto non mi resta che arrotondare gli angoli strisciandoli sulla carta vetro ( ed asportando un pò di dita .... ) e poi pratico la scanalatura per lo stroppo . Semplice anche se un pò laborioso , per questo è meglio iniziare per tempo la produzione .
Mauro
Leudo di Sestri Levante 114

Leudo di Sestri Levante 213

Leudo di Sestri Levante 313

Leudo di Sestri Levante 413

Leudo di Sestri Levante 512

Leudo di Sestri Levante 611

Leudo di Sestri Levante 712
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Dom Nov 15, 2015 9:27 pm

Ho tagliato la vela maggiore , giusto per iniziare questo lavoro che , date le imponenti misure ( il lato più lungo , quello che sarà inferito all'antenna , misura circa 75 cm ) mi porterà vià un infinità di tempo .
Mauro
Leudo di Sestri Levante 110

Leudo di Sestri Levante 210

Leudo di Sestri Levante 310
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da Francesco48 Lun Nov 16, 2015 10:41 am

Buongiorno e buon inizio di settimana , Ciao Maurino volevo chiederti , in merito alla vela postata , le cuciture capitano in verticale o orizzontali? Leudo di Sestri Levante 1054079792
avatar
Francesco48
Utente Senior
Utente Senior

Messaggi : 781
Data d'iscrizione : 02.09.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da maurino Lun Nov 16, 2015 8:08 pm

Ciao Francesco , le cuciture saranno verticali .
Mauro
maurino
maurino
Utente Senior
Utente Senior

Messaggi : 710
Data d'iscrizione : 29.07.13

Torna in alto Andare in basso

Leudo di Sestri Levante Empty Re: Leudo di Sestri Levante

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 7 1, 2, 3, 4, 5, 6, 7  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
